Artikel 3.CS210P01

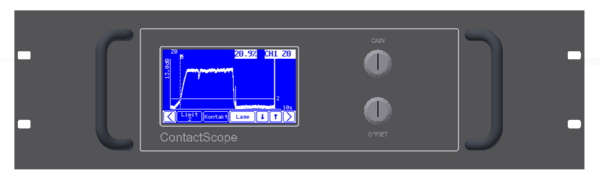

ContactScope 3.CS210P01

Visualisierung und Steuerung von Schleif- und Abrichtprozessen im 19“ Gehäuse

  • Mit 1-Kanal AE-Körperschall-Anschluss für AE-Sensoren (Kontakt oder berührungslos)
  • Einstellbare Verstärkung und Offset
  • Graphische Darstellung
  • Blitzschnelle (0,5ms) Signalübertragung an die Maschinensteuerung
  • Bis zu 16 unterschiedliche Messaufgaben (Zyklen) parametrierbar
  • Limit Über- bzw. Unterschreitungen auswertbar. Bis zu 3 Limits pro Zyklus
  • Die Zyklen werden von der Maschinensteuerung über digitale Eingänge ausgewählt
  • Der Messvorgang wird durch ein Signal von der Maschinensteuerung gestartet
  • Kompakte, kostengünstige Einheit
  • Kurze Lieferzeit
AE-Filtertypen Beschreibung
A für Auswuchtapparat (GA) oder ASK-Sensor
E für ASM-Sensor
Q für Fluidsensensor
T für Auswuchtapparat (G) oder ASK-Sensor

Katalog-Nr. / Beschreibung

Katalog-# Bestell-# Beschreibung
3.CS210P01.E/A.24 1016358A Ohne integriertem Körperschallverstärker
3.CS210P01.V1A.E/A.24 1038075A Mit 1 integriertem-Körperschallverstärker Filtertyp A
3.CS210P01.V1E.E/A.24 1016363A Mit 1 integriertem-Körperschallverstärker Filtertyp E
3.CS210P01.V1T.E/A.24 1058087A Mit 1 integriertem-Körperschallverstärker Filtertyp T

Technische Details

Technische Daten
Betriebsspannung DC 24 V=
Leistungsaufnahme ca. 4 VA
Bedienung Touchscreen
Messbereich 0…10 V, 2 s…60 min
Maße B x H x T 482 x 134 x 72 mm
Gewicht ca. 2 kg
Standardgehäuse 19“
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +70 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

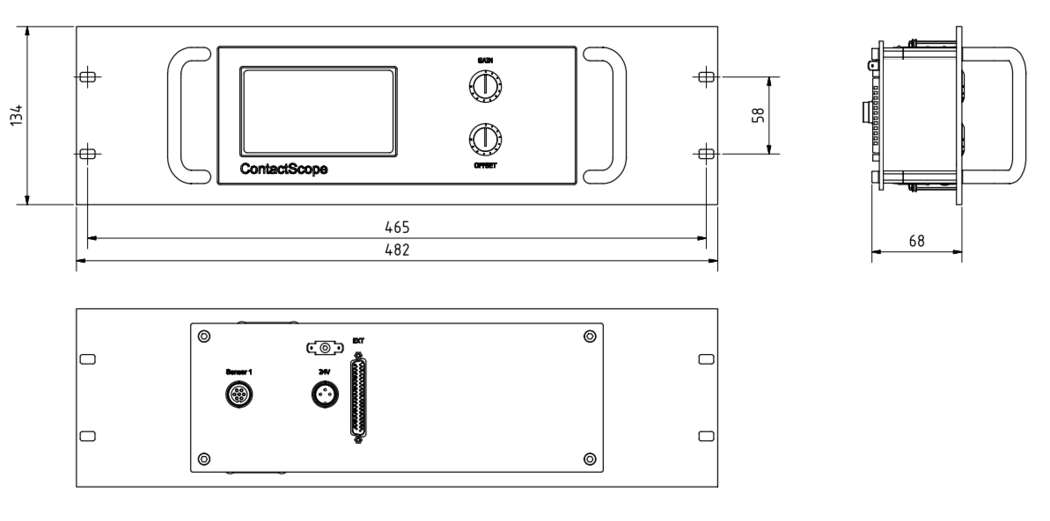

Maßzeichnungen

Anwendungsbeispiel

  • ContactScope 3.CS210P01
    wahlweise mit AE-Sensoren ASM / ASK / FS

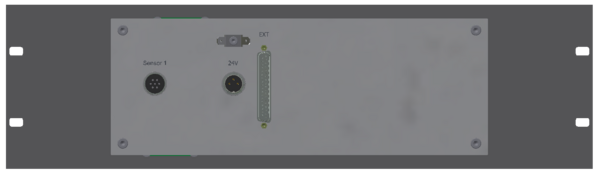

Weitere Abbildungen
